ترموستات دیجیتال S530-All-in-One

کد محصول: E400
​۱,۷۹۰,۰۰۰ تومان

ترموستات دیجیتال همه کاره(All-in-One) مدل S530، یک محصول برای کنترل انواع محصولات تهویه مطبوع با قابلیت انتخاب می باشد. این محصول توانایی راه اندازی انواع داکت اسپیلت،  فن کوئل، هواساز، کولرهای آبی دو سرعته و سه سرعته، پکیج آب گرم و سایر محصولات تهویه مطبوع و یا ترکیبی از این محصولات را دارد.

در گرافیک طراحی شده برای این محصول، نوع دستگاه تهویه قابل انتخاب است.

این محصول دارای دو بخش جلویی(FrontPanel) و پشتی(BackPanel)، جهت اتصال به صورت توکار می باشد.

بخش FrontPanel شامل نمایشگر LCD رنگی، کلیدها، بازر و سنسور دما می باشد.

بخش BackPanel شامل المان های کنترلی(رله)جهت راه اندازی انواع محصولات تهویه مطبوع است.

کارت گارانتی همراه محصول، حاوی یک بارکد جهت ثبت زمان شروع گارانتی می باشد.



معرفی محصول در : یوتیوب       آپارات

رنگ بدنه

رنگ صفحه ترموستات

افزودن به سبد خرید
  • مشخصات محصول
  • امکانات
  • دانلودها
  • پرسش و پاسخ
  • نظرات

مشخصات

تعداد اجزا1
وزن300 گرم
کاربردکنترل انواع سیستم های تهویه رله ای، فن کوئل، داکت اسپیلت، هواساز، کولرهای آبی و سیستمهای گرمایشی مانند گرمایش از کف، رادیاتور و انواع دمنده های صنعتی
ابعاد104mm x 104mm x 36mm
نحوه‌ی تامین انرژی90VAc ~ 265VAc
دمای عملیاتی کارکرد25 درجه سانتی گراد
نوع سنسور اصلیسنسور دمای NTC
سنسور دومسنسور دمای NTC(سنسور خاک) یا سنسور اتصال
دقت اندازه‌گیری سنسورها0/1 درجه
دامنه اندازه‌گیری دما0 ~ 70 درجه سانتی گراد
دامنه نمایش دما0 ~ 55 در جه سانتی گراد
دامنه کنترل دما16 ~ 32 درجه سانتی گراد
جنس بدنهپلی کربنات
جنس صفحهپلکسی گلس
نمایشگرسگمنتی
کلید لمسیدارد
تعداد کلیدهای لمسی6 عدد
کنترل مادون قرمزدارد
ساعت داخلیندارد
اتصال WiFiبه زودی
ارتباط رادیوییقابلیت افزودن وجود دارد(در صورت سفارش)
قابلیت اندازه گیری و مدیریت توان(Energy Monitoring)ندارد
برنامه ریزی هفتگی(7-Day Programming)ندارد
صفحه نمایشگردارد
ابعاد صفحه نمایشگرLCD TFT 1.8"
سناریوشامل 3 سناریو Turbo، Eco و Sleep
تعیین سطح دسترسیقابلیت تعریف 4 سطح دسترسی

ملزومات همراه

پیچ و رول پلاک4 عدد
فیوز شیشه ای2 عدد
کنترل از راه دور مادون قرمز(IR)1 عدد
دفترچه راهنما1 عدد
چنگک نصب توکار به همراه پیچ2 عدد
پیچ اتصال مستقیم به قوطی2 عدد

امکانات سخت افزاری :

  • 1- فیوز شیشه ای  جهت حفاظت در برابر  اضافه جریان
  • 2- مدار حفاظت در برابر تغییرات غیرمجاز ولتاژ
  • 3- منبع تغذیه سوئیچینگ
  • 4- کلیدهای لمسی
  • 5- مدار حفاظت در برابر شوک های قطع و وصل ولتاژ AC(جهت افزایش طول عمر رله و موتور)
  • 7- مدار تشخیص سوختگی فیوز
  • 8- گیرنده مادون قرمز(IR)

امکانات نرم افزاری:

  • 1- امکان انجام کلیه تنظیمات با استفاده از 6 کلید لمسی
  • 2- امکان تغییر در حالات کاری و پارامترهای کاری با استفاده از کنترلر مادون قرمز


دفترچه راهنمای S530

فیلم راهنمای امکانات S530 - 1    مشاهده در Youtube

فیلم راهنمای امکانات S530 - 2    مشاهده در Youtube

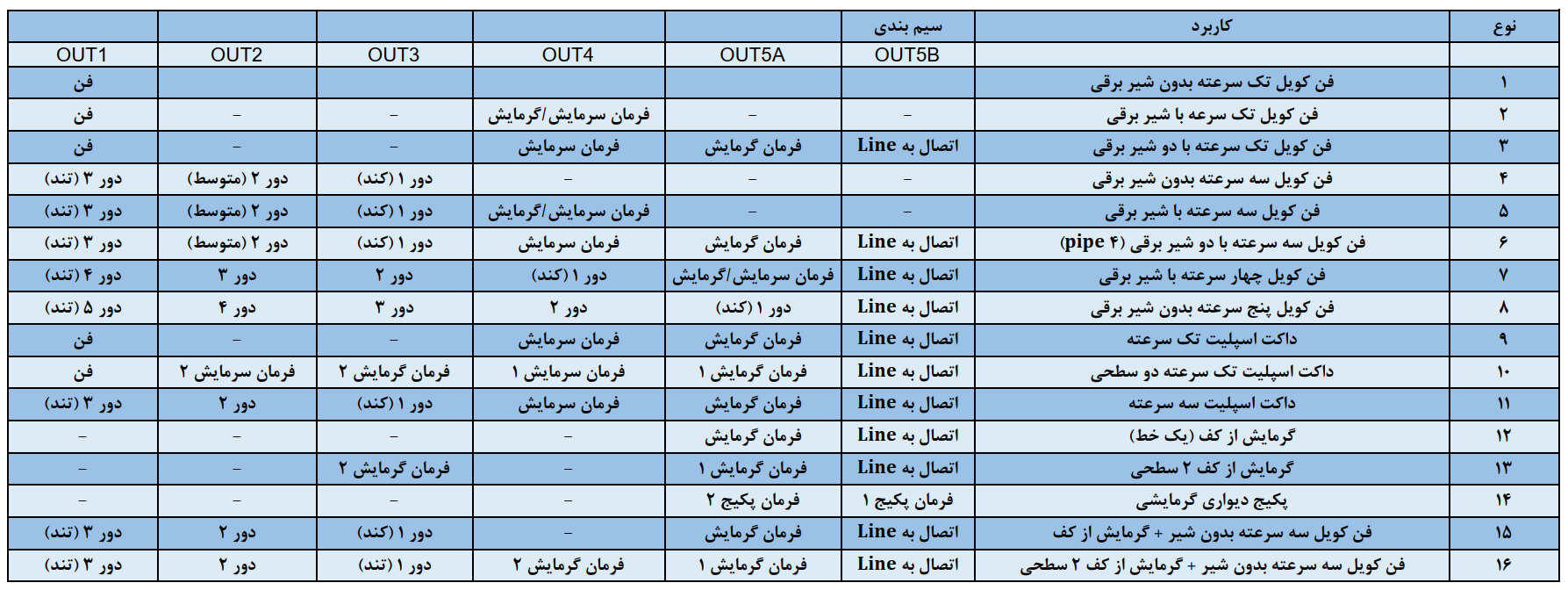

1- نوع و تعداد خروجی های موجود در دستگاه؟

خروجی این دستگاه، 4 عدد برگشت فاز (رله) و یک عدد خروجی کانتکت(رله) برای فرمان به سیستم های گرمایشی ست که می تواند به صورت برگشت فاز نیز عمل کند.

این دستگاه می تواند به صورت مستقیم به پیکیج آب گرم متصل شود.



2- استفاده از  نوع های کولری، بستگی به سیم کشی ساختمان دارد؟

سیم کشی استاندارد برای کولر آبی ساختمان، دارای حداقل 4 سیم(یک سیم نول و سه سیم فاز) می باشد. در واقع این نوع از سیم کشی برای استفاده از 3 خروجی(کولر آبی دو سرعته با پمپ آب) انجام شده است. البته در صورت وجود سیم ارت(Earth) این تعداد به 5 عدد می رسد.

برای استفاده از کولر آبی سه سرعته و یا استفاده از پمپ تخلیه، باید به تعداد هر خروجی اضافه یک سیم، به سیم کشی ساختمان اضافه شود.



3- استفاده از نوع فن کوئلی نیاز به ملاحظات سیم کشی دارد؟

به دلیل اینکه در زمان نصب فن کوئل، الزامات سیم کشی آن رعایت می شود، استفاده از مدل های فن کوئلی نیاز به سیم کشی مجدد ندارد. برای اطمینان بهتر است تعداد سیم های موجود در کابل کشیده شده برای اتصال به فن کوئل چک شود.

۵
از ۵
۳ مشارکت کننده
شما هم می‌توانید در مورد این کالا نظر بدهید.
ثبت نظر
  • اتصال به پکیج
    پکیج | ۰۳/۰۳/۰۸
    این محصول چگونه به پکیج متصل می شود؟
    پاسخ دهید
    • مدیریت | ۰۳/۰۳/۰۸
      اگر توی عکس ها دقت کنید، چند عکس از نمای پشت دستگاه وجود داره. توی این عکس ها 2 تا خروجی دیده میشه با نام های OUT5A و OUT5B. این 2 خروجی، در واقع خروجی یک رله و به صورت ایزوله هستن. کافی این دو خروجی رو بدون هیچگونه اتصال خارجی یا ولتاژ خارجی به ورودی های ترموستات موجود در پکیج متصل کنید و نوع دستگاه مناسب رو انتخاب کنید.
      پاسخ دهید
      • پکیج
        اتصال به پکیج | ۰۳/۰۳/۰۸
        یعنی میتونم با این ترموستات برای خونه ای که فقط با پکیج و رادیاتور گرم میشه دمای خونه رو تنظیم کنم.
        پاسخ دهید
        • مدیریت | ۰۳/۰۳/۰۸
          بله میشه. به علاوه همراه پکیج، با خرید همین محصول می تونید کولر آبی تون رو هم راه اندازی کنید
          پاسخ دهید
  • ترموستات
    رضا | ۰۳/۰۸/۱۷
    با سلام و احترام، آیا این محصول قابلیت Fan/Heat schedule : خاموش و روشن شدن الکتروفن در مدت زمان معین به صورت متناوب را دارد
    پاسخ دهید
    • مدیریت | ۰۳/۰۸/۲۷
      سلام وقت بخیر نه این نسخه در خود ترموستات این قابلیت رو نداره اما به زودی امکان اتصال از طریق WiFi روی این محصول اضافه می شه که توی App این قابلیت گنجانده می شه
      پاسخ دهید
